ABOUT CLAMP 添木結束クランプについて
木に添え木を固定する際、十字に固定する専用のクランプです。
電動ドライバーで締めこむだけだから、作業が早くて簡単。
誰でも安定した固定力が得られ、安全かる頑丈にセットできます。
美観的に優れ、景観を損ないません。
増し締めが楽チン。取り外しも簡単です。
INTRODUCTION 商品紹介
-
縦木・横木φ60ｍｍ～φ70ｍｍに対応
-
作業が早い。締め付けが頑丈。誰が取り付け ても安定した固定力が得られます。 突起物等がなく安全。短時間でセットできます。
-
美観的に優れ、景観を損ないません。
-
縦木・横木等がやせても増締めが簡単にできます
-
錆びにくいです。
INSTALLATION 添木結束クランプの取付手順
01.

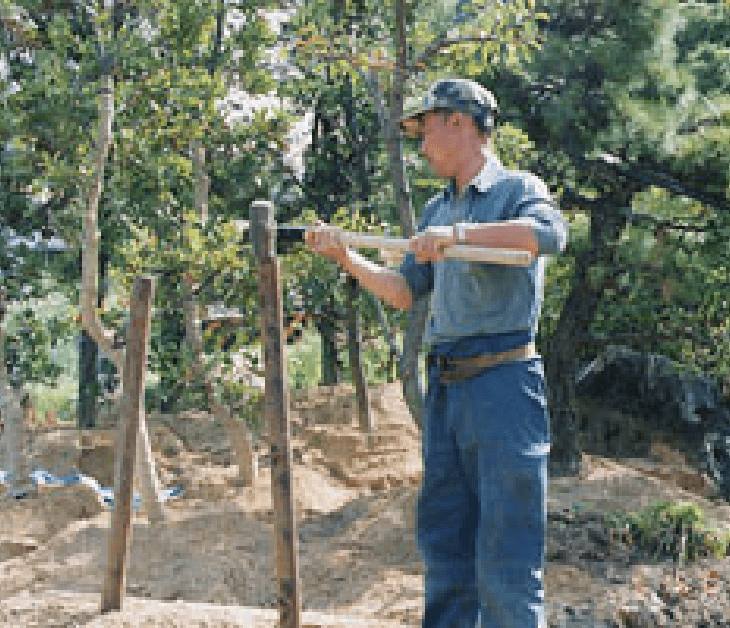

杭を打ち込みます。
02.

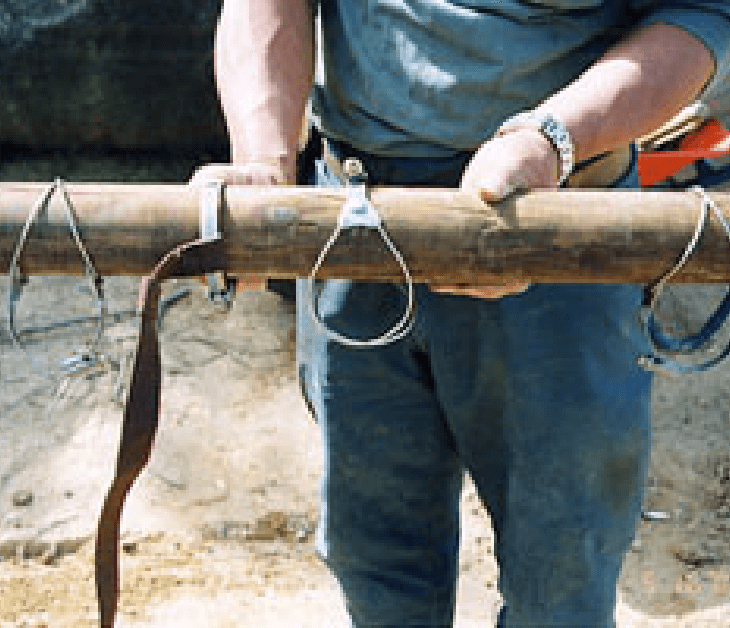

横木へ各クランプを通します。
03.

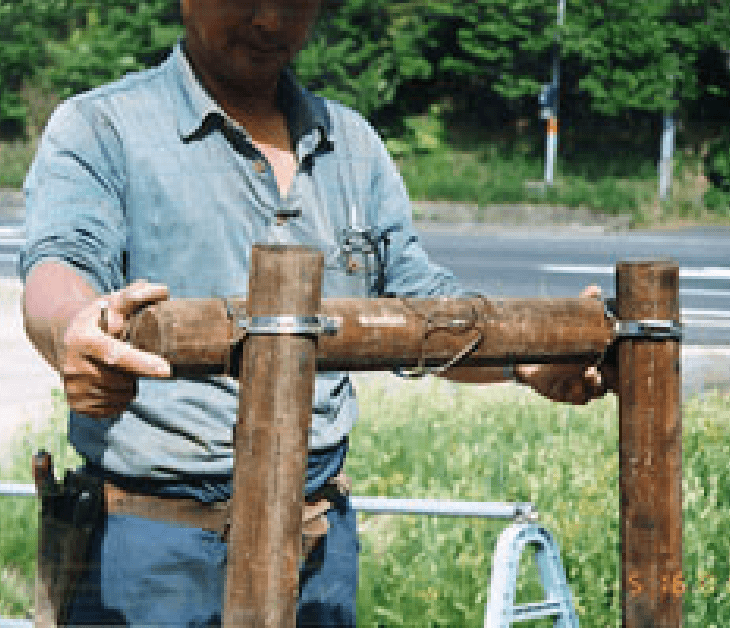

横木を杭にセットします。
04.

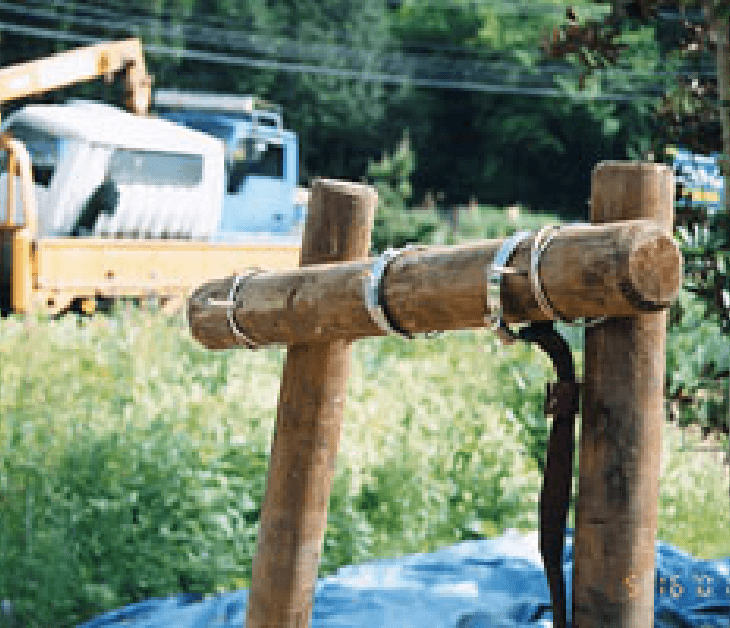

横木をセットしました。
05.

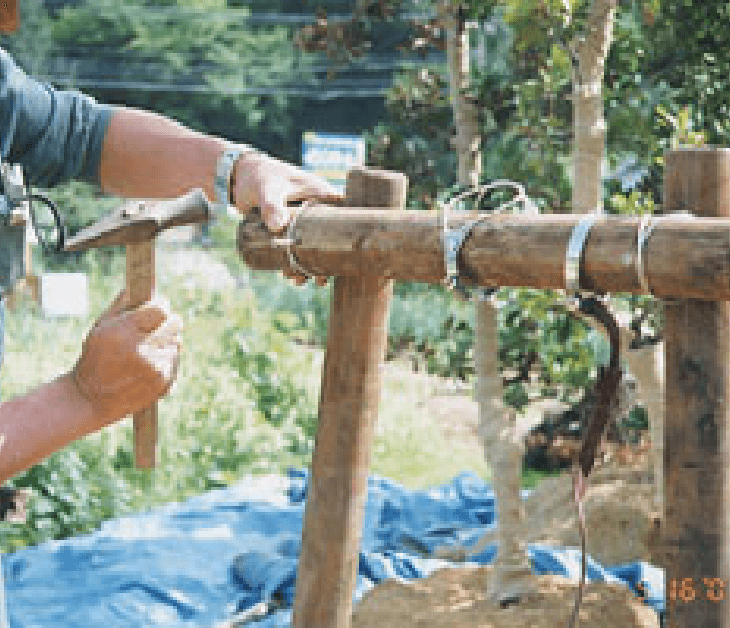

横木と杭を釘止めします。
06.

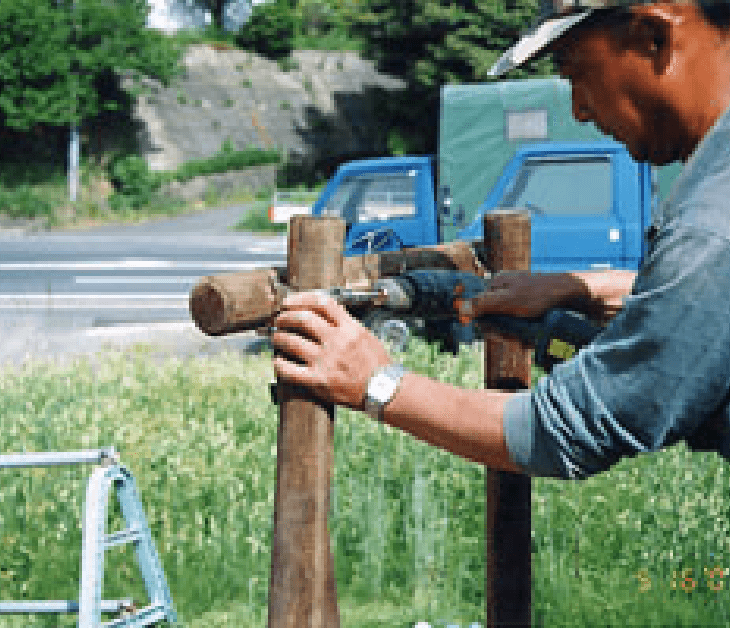

添木結束クランプを締め付けます。
注）締付トルクに注意して下さい。
07.

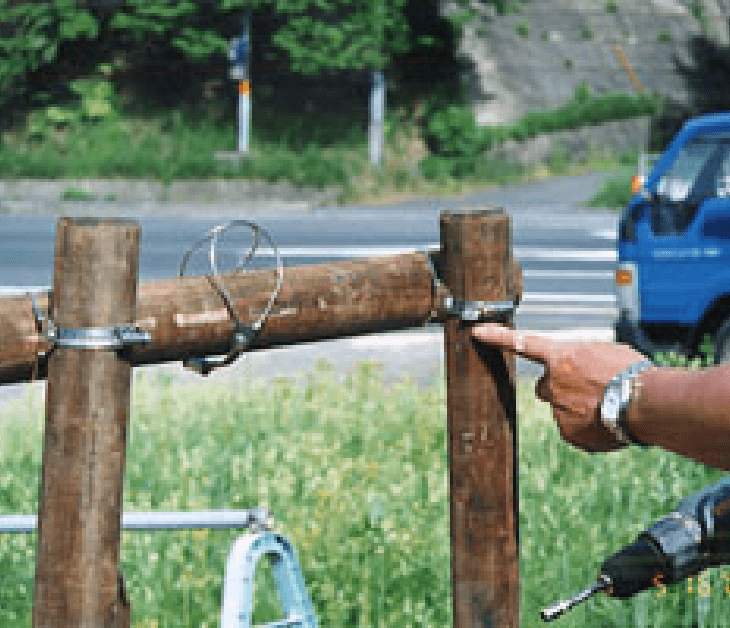

締め付ける場所はこの位置です
08.

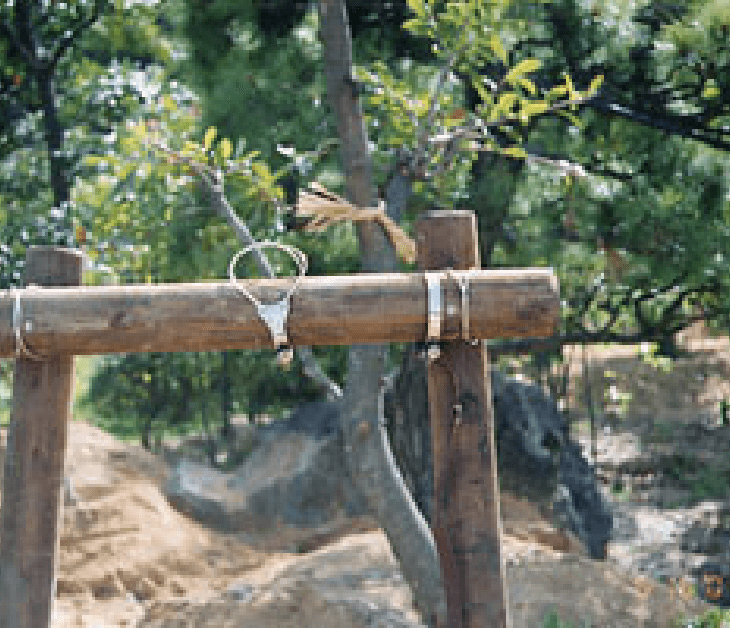

添木結束クランプの取り付けが終了しました。
09.

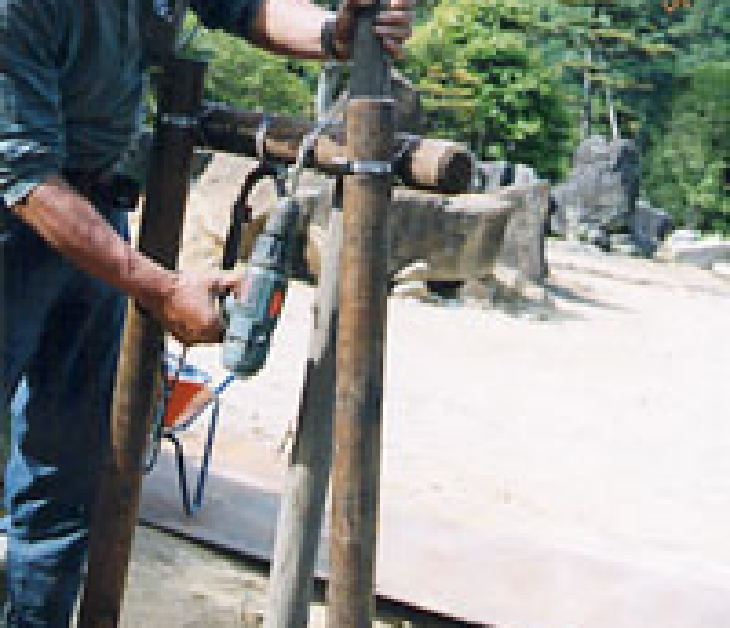

添柱の取り付けを行います。
10.
締め付ける場所はこの位置です。
CAUTION 添木結束クランプ使用上の注意
電動式ドライバードリル使用時の注意事項
電動式ドライバードリルの取扱説明書をよくお読みいただき正しく安全にご使用くださるようお願いいたします。
-
1.回転数切り替えレバーを1（回転数が遅い方）にあわす。
-
2.クラッチのトルク設定を2.5N/m程度で使用してください。
-
3.必要以上のトルクで仕様されますとクランプが破損する場合があります。
